摘要

2026年1月，达万德福技术团队携带DW9219A日盲紫外成像仪，对华东某火力发电厂500kV升压站开展局部放电带电检测。本次检测历时2.5小时，覆盖主变压器、断路器、隔离开关等设备27处点位，检出放电点3处，放电信号特征及强度数据记录完整。检测结果为发电厂制定设备检修计划提供了技术依据。

一、检测背景

华东某火力发电厂500kV升压站承担区域电网主力供电任务，主变压器容量750MVA，日外送电量约1500万千瓦时。2025年12月下旬，运维人员在升压站区域记录到间歇性放电声响，红外热成像检测未见温度异常。为明确放电来源，发电厂电气部门依据DL/T 1779-2017《高压电气设备电晕放电检测用紫外成像仪技术条件》相关要求，委托达万德福技术团队开展紫外成像专项检测。

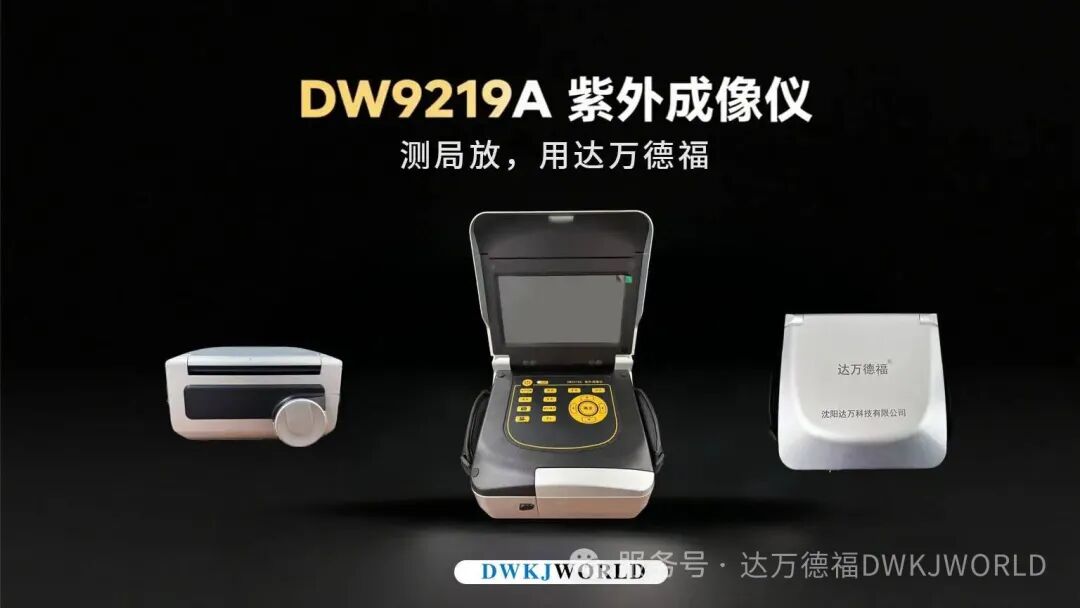

【产品资料】达万德福DWKJWORLD-新款紫外成像仪DW9219A

二、检测设备

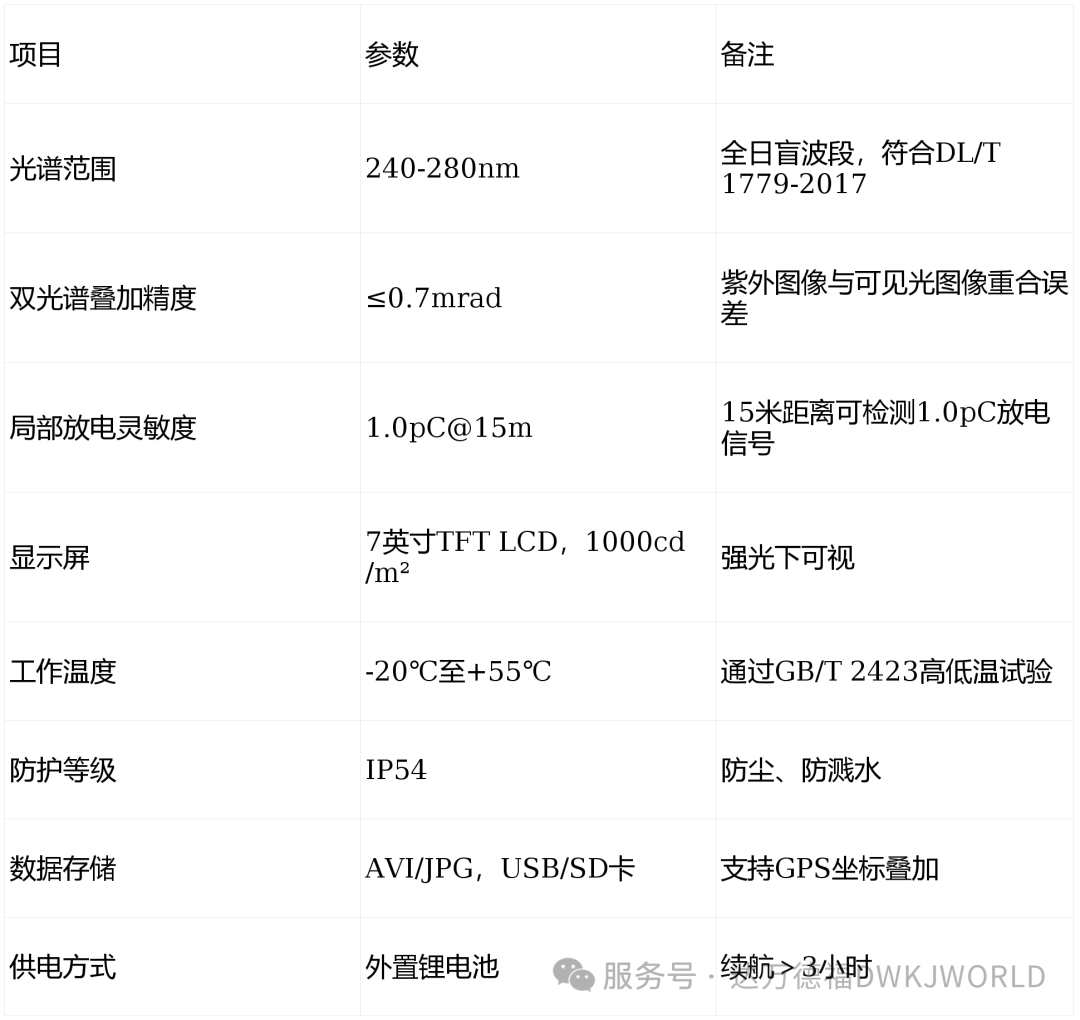

本次检测使用达万德福DW9219A型日盲紫外成像仪，设备主要技术参数如下：

设备已通过DL/T 1779-2017标准符合性验证，具备全日盲探测、双光谱同步成像、实时光子计数、多颜色电晕指示及GPS定位功能。

三、检测过程

检测于当日上午9时开始，持续至11时30分。现场天气晴，环境温度28℃，湿度65%，光照强度约85000lux。检测全程设备带电操作，检测距离控制在15-30米。

技术人员按照以下流程执行检测：

1. 开启全日盲模式，设置增益为中等档位

2. 启动光子计数功能，开启视频录制

3. 依次扫描#2主变压器、220kV断路器、隔离开关、母线绝缘子

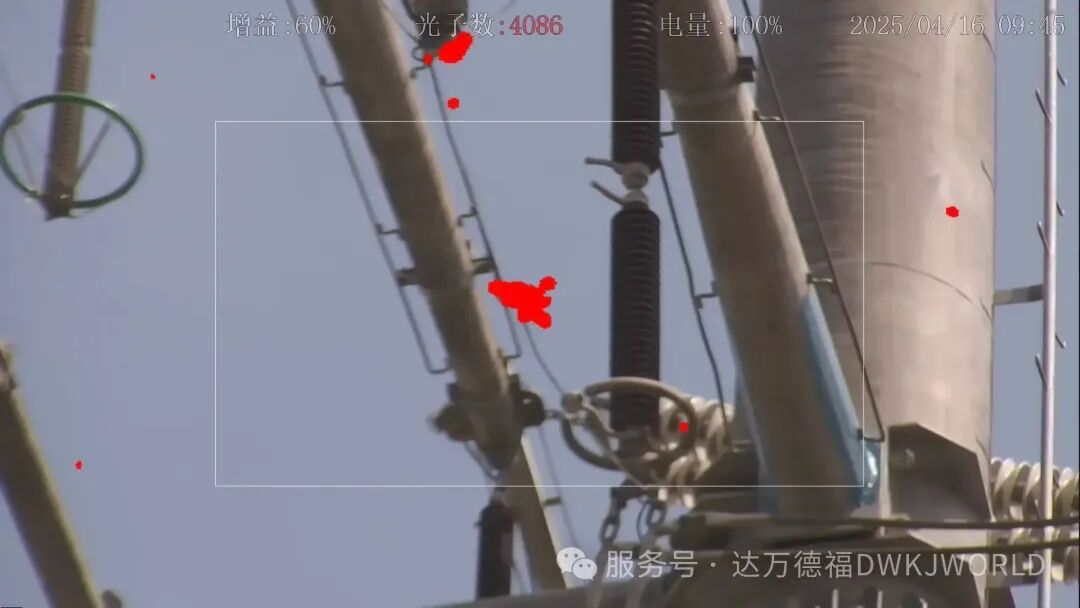

4. 对检出放电点使用2倍、4倍、8倍变焦确认位置

5. 保存图像及视频，记录GPS坐标

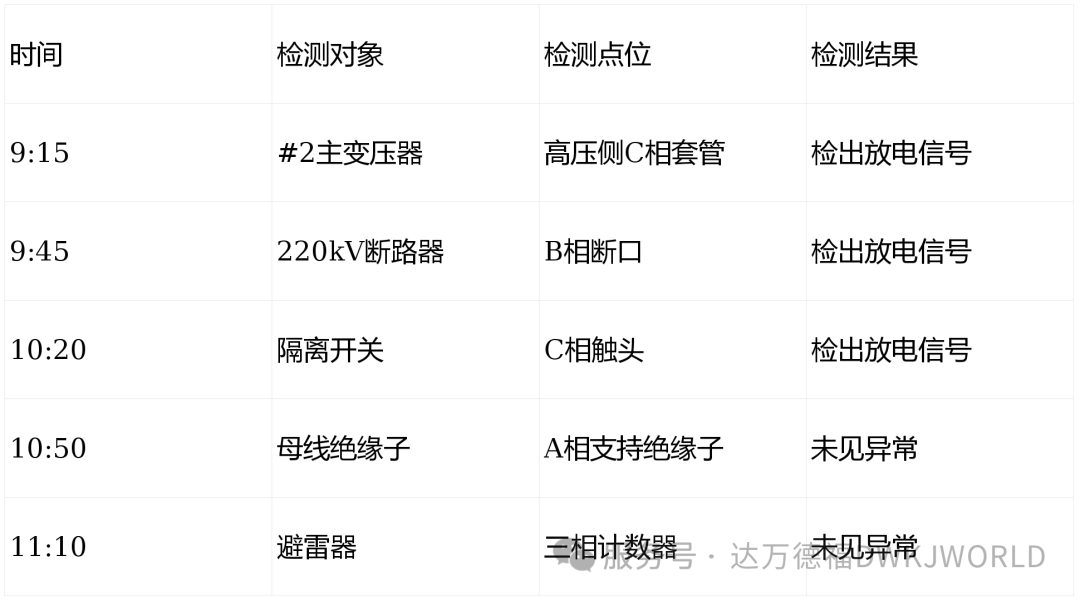

检测数据记录如下：

四、检测结果

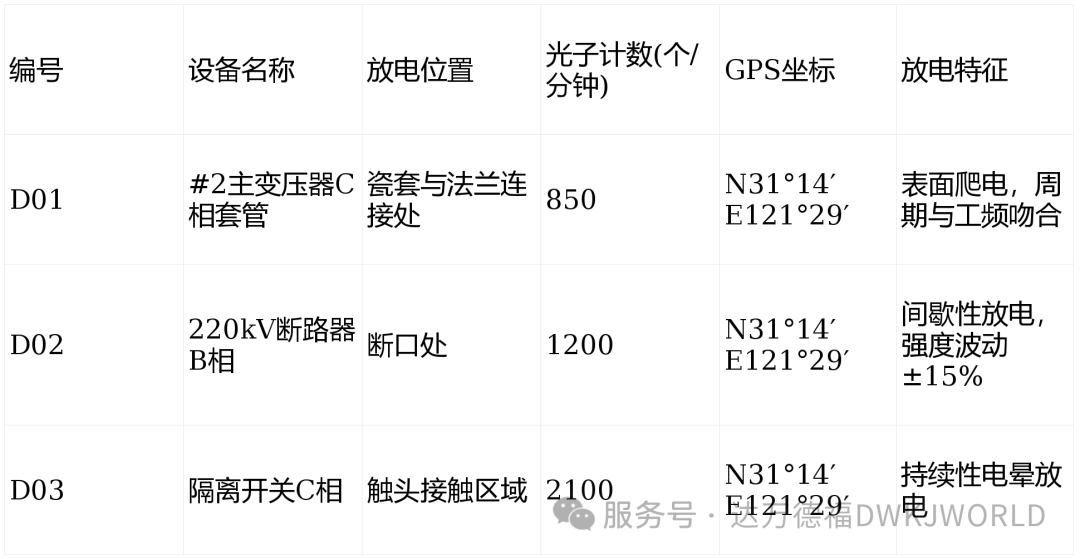

本次检测共检出放电点3处，具体数据如下：

所有检测数据通过SD卡导出，包含紫外图谱文件18份、视频文件6份、光子计数曲线数据3组。导出文件经PC端读取验证，图像清晰、数据完整。

五、客户反馈

发电厂电气部门负责人确认检测结果，并签署检测记录单。负责人表示：“本次检测前，我们仅凭听觉判断放电大致方向，无法确定具体位置。红外检测设备显示温度正常，未提供有效信息。达万德福设备在2.5小时内完成升压站主要设备扫描，检出三处放电点，光子计数数据和GPS坐标可以直接用于检修计划编制。检测报告已提交生产计划部门，预计下周安排停电处理。”

六、设备运行表现

本次检测期间，DW9219A设备运行状态如下：

• 全日盲模式下未出现阳光干扰导致的误报或信号丢失

• 7英寸显示屏在85000lux强光下图像清晰可见

• 触控按键及变焦功能响应正常

• 锂电池供电满足全程2.5小时检测需求，剩余电量15%

• SD卡数据导出完整，文件无损坏

七、结论

达万德福DW9219A日盲紫外成像仪在500kV升压站局部放电检测中，成功检出3处放电点，检测数据完整可追溯。设备在强电磁环境及高光照条件下的稳定表现，符合DL/T 1779-2017标准要求。本次检测结果为发电厂制定设备检修计划提供了明确技术依据，验证了紫外成像技术在发电企业预防性维护中的实用价值。
