在直流或低频电路中，我们通常可将导线视为“理想连接”，只需关注电阻、电压和电流。然而，当信号的上升沿快至纳秒甚至皮秒级别时，这一思维便不再适用。

此时，信号在导线中的传播，本质上是电磁波沿传输线传播的过程，其速度是有限的（通常为光速的50%～70%）。这时，线缆不再只是“一根线”，而是一个必须严肃对待的传输线系统。理解该系统的一个关键，便是其特性阻抗。

先明确一点：特性阻抗不是线的电阻，而是“行进中的电磁波看到的等效阻抗”。 您可以将其理解为信号在传输线中前进时所遇到的“路况”或“摩擦力”。

那么，这个关键的“路况”由什么决定呢？

对于一条同轴电缆，其特性阻抗并非随意设定，而是由其固有的物理结构“锁死”的——主要取决于内、外导体的半径比例，以及两者之间绝缘介质的材料。这就好比一条水管的水流特性（阻抗）由其直径和内壁光滑度决定一样，是天生固有的属性。

那么，为什么偏偏是50欧姆？这并非物理定律，而是一次精妙的工程选择。

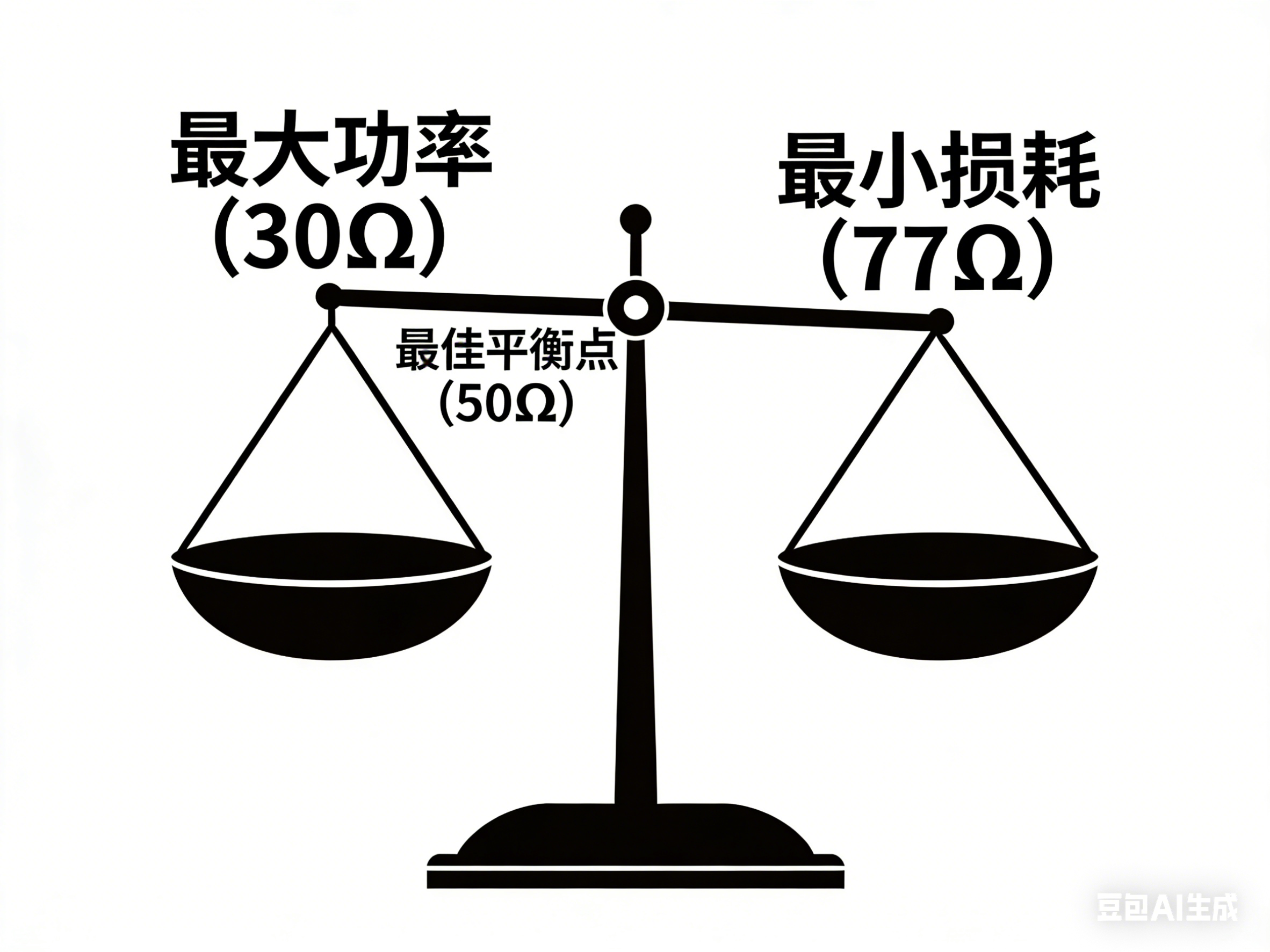

研究发现，若追求线缆的最大功率传输能力，最优阻抗约为30欧姆；若追求最小的信号传输损耗，最优阻抗则约为77欧姆。而50欧姆，恰恰是这两者之间的一个最佳平衡点。它在功率容量、信号损耗、机械尺寸与制造成本之间取得了极佳的权衡，因此被广泛采纳为行业标准。

当高速信号在特性阻抗为50欧姆的线缆中传输时，如果末端的负载阻抗（如示波器输入阻抗）不等于50欧姆，就会发生信号反射。

这部分反射回来的能量会与原始信号叠加，从而引发一系列问题：波形畸变、过冲、欠冲，以及典型的“振铃”现象 。这些效应会导致幅度测量不准、上升沿拉长、时序判断错误，在高速和射频测试中是绝对不可接受的。

因此，一个理想的测试系统要求：信号源输出阻抗、传输线特性阻抗和负载阻抗三者均为50欧姆。这样，信号能量才能被完全吸收，避免反射，从而获得最干净、最稳定的波形。这也是为什么示波器通常提供50Ω输入模式，射频系统普遍采用50Ω终端匹配的根本原因。

滨松的许多高速光电探测器（如PIN、MCP-PMT等），其输出是上升沿极快的电脉冲，本质上是高速射频信号源。若测试系统阻抗不匹配，将无法真实反映探测器性能。

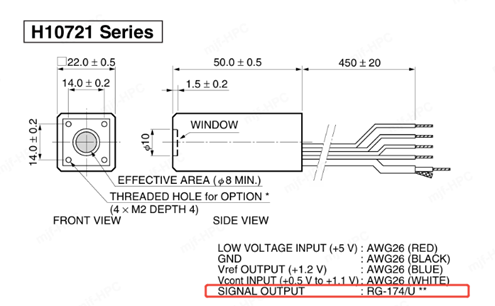

具体操作建议如下：以常见的H10721系列为例，其原配线缆为RG-174/U同轴电缆，特性阻抗为50欧姆。请注意，滨松模块提供的信号线缆往往是裸露的，需要您根据后端设备接口（如BNC先这样，再这样，信号线缆就连接好了），自行焊接或选用阻抗为50欧姆的同轴转接器。确保从探测器到测量设备的整个链路都保持50欧姆阻抗，是获得准确结果的关键。
