格兰泰勒棱镜 是一种将其他偏振态的光转换为线偏振光的产品，它由两个相同的双折射材料棱镜组成，两块同材质、光轴平行的负单轴晶体直角棱镜它们之间由空气隔开，格兰泰勒棱镜将进入的非偏振光束分成两束光线一束是从另一侧透射的线偏振光线，另一束是完全内部反射和吸收的普通光线。

一、材料选择（福州呈欣光电可提供以下选择）

1. 主流材料对比

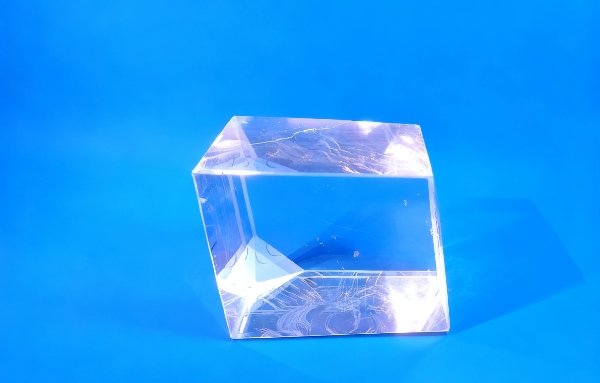

· 天然方解石（Calcite / 冰洲石）

o 波段：350–2300 nm（可见–近红外）

o 消光比：<5×10⁻⁵（1:20,000）

o 优势：双折射大（Δn≈−0.17）、成本适中、散射低；

o 劣势：紫外截止、天然缺陷多、高端依赖进口原石。

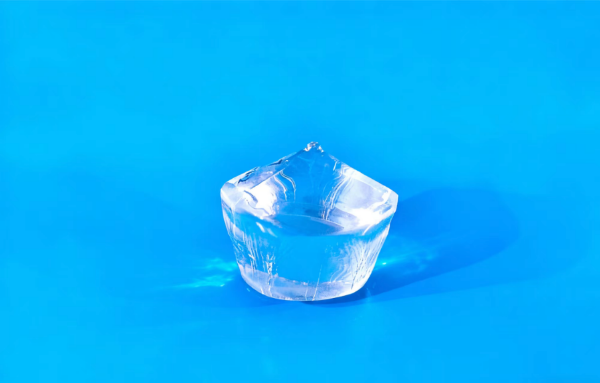

· αBBO（偏硼酸钡，负单轴）

o 波段：200–3500 nm（深紫外–中红外）

o 消光比：<5×10⁻⁶（1:200,000）（最高）

o 优势：紫外性能优异、损伤阈值高（>20 J/cm²@1064 nm）、良率可控；

o 劣势：价格高、硬度低（莫氏 4.5）、加工易崩边。

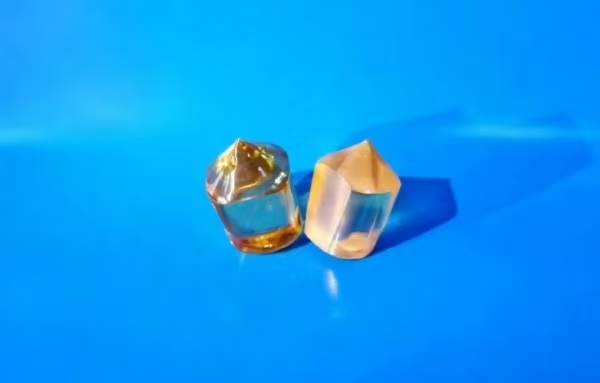

· YVO₄（钒酸钇，正单轴，特殊选型）

o 波段：500–5000 nm（可见–中红外）

o 消光比：<5×10⁻⁶

o 优势：硬度高、化学稳定、加工性好；

o 劣势：双折射小（Δn≈0.22）、尺寸受限、价格高。

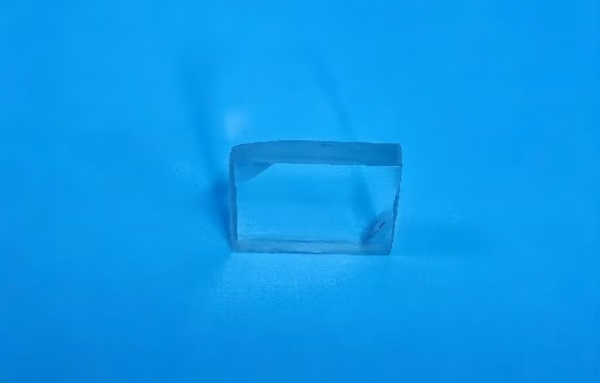

· 极紫外材料（加工和测试难度大）欢迎咨询。

o 波段：185–355 nm（紫外，极紫外）

o 消光比：<5×10⁻⁶

o 优势：硬度高、化学稳定、加工性难度大；

o 劣势：测试难度大，透过低稍低，193nm透过率80%左右（未镀膜），镀膜后193nm透过率90%以上。

2. 材料选型逻辑

· 极紫外（185–355 nm）：特殊极紫外材料；

· 紫外（200–350 nm）：必选αBBO（方解石不透紫外）；

· 可见–近红外（350–2300 nm）：优先方解石（性价比），高消光比选αBBO；

· 高功率（>1 W）：αBBO > 方解石（空气隙 + 高损伤阈值）；

· 中红外（2.3–5 μm）：YVO₄。

二、加工工艺（关键：定向切割、空气隙、超精密抛光）

1. 晶体毛坯制造

· 方解石：选激光级天然单晶（低散射、无裂纹、双折射均匀）；

· αBBO/YVO₄：高纯提拉法 / 坩埚下降法生长，缺陷密度 < 10/cm³；

· 定向：X 射线衍射（XRD）精确定向光轴，误差 < 0.1°。

2. 切割（核心工序：决定消光比）

· 结构角（切割角）：≈布儒斯特角（方解石≈68°，αBBO≈62°），保证 o 光全反射、e 光高透；

· 长度孔径比：<1.0（紧凑设计），半视场角 ±3°–±5°；

· 切割方式：金刚石线切割，表面粗糙度 Ra<1 μm，崩边 < 5 μm。

3. 超精密抛光（决定散射与损伤阈值）

· 通光面（入射 / 出射）：20–10 划痕 / 麻点（激光级），Ra<0.5 nm，波前畸变 <λ/4@633 nm；

· 斜面（胶合面）：40–20 划痕 / 麻点，保证空气隙平整；

· 抛光方式：沥青抛光+钻石液。

4. 空气隙组装（无胶，高损伤阈值关键）

· 垫片：超薄石英片（5–10 μm），仅边缘支撑，中心通光区纯空气隙；

· 对位：光轴平行度 < 1′，棱镜斜面贴合间隙 < 1 μm；

· 固定：阳极氧化发黑铝壳，环氧点胶固定边缘，避免应力双折射。

5. 镀膜（增透 + 防反射）

· 通光面：宽带增透膜（AR），如 MgF₂@1064 nm，T>99.5%，反射 < 0.5%；

· 侧面：高吸收黑膜，吸收反射 o 光，避免杂散光；

· 膜系：膜层致密、损伤阈值高。

6. 检测（全流程质控）

· 消光比：10⁵:1（方解石）/10⁶:1（αBBO），HeNe 激光检测；

· 平行度：<1′，自准直仪检测；

· 损伤阈值：>10 J/cm²（1064 nm，10 ns），激光损伤测试。

三、核心参数与常见问题

1. 典型指标

· 通光孔径：常用Ø5–Ø20 mm；特殊Ø1–Ø3 mm或Ø20–Ø50 mm

· 消光比：≥10⁵:1（方解石）/≥10⁶:1（αBBO）；

· 表面质量：20–10 划痕 / 麻点；

· 波前畸变：<λ/4@633 nm；

· 损伤阈值：>10 J/cm²（1064 nm，10 ns）。

2. 常见问题与对策

· 消光比不足：光轴平行度差→重新对位；切割角误差→XRD 复检；

· 散射大：抛光质量差→重新抛光；晶体缺陷→更换毛坯；

· 损伤阈值低：空气隙污染→无尘组装；镀膜缺陷→重新镀膜。

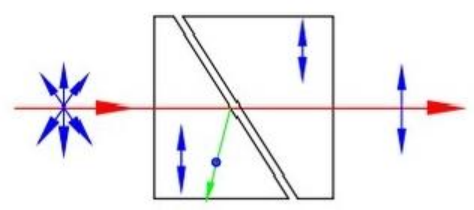

四、结构示意图
